 Betreff des Beitrags: Statik
BeitragVerfasst: So Nov 19, 2017 2:18 pm
Offline

Registriert: So Nov 19, 2017 2:04 pm
Beiträge: 1
Hallo,

ich komme bei dieser Aufgabe nicht voran und hoffe jemand kann mir weiterhelfen.

MfG
SR4



Nach oben
 Profil

 Betreff des Beitrags: Re: Statik
BeitragVerfasst: So Nov 19, 2017 9:04 pm
Offline
Site Admin

Registriert: Di Mär 13, 2007 7:25 pm
Beiträge: 3408
Wohnort: München

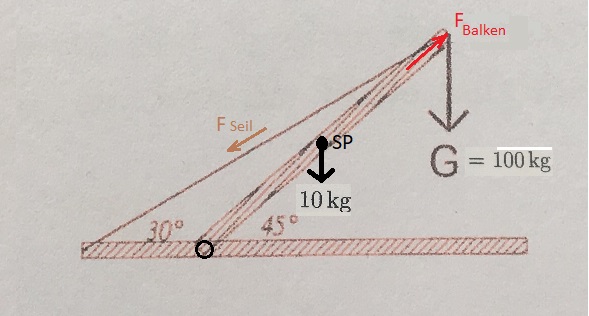

Eigentlich brauchst nur das Kräftedreieck zu zeichnen, schon hast Du die Kräfte.
Das Gewicht des schrägen Balkens kannst oben mit 5kg errechnen, also (50N<-90°),
es addiert sich mit dem Gewicht zu (1050N<-90°) .... das < bedeutet 'Winkel'
Das Seil hat (Fs < 210°) und der Balken drückt mit (Fb < 45°)
Diese drei Vektoren sollen zusammen 0 ergeben ... kannst schon Vektorrechnen?

Falls nicht, dann rechnen wir halt mal die waagrechte und die senkrechte Kraft separat:

Waagrecht: 0 = Fs*cos 210° + Fb*cos 45°
Senkrecht: 1050N = Fs * sin 210° + Fb * sin 45°

Zwei Gleichungen und zwei Unbekannte
Mein TR sagt Fs = 1050N * (wurzel(3) + 1) = 2868N
oder 2814 N, wenn ich g=9,81 m/s² nehme.

Stimmt das so?
